FLEXLOCK ULTRA G2

Pour joints de pavés jusqu'à 10 cm (4") sur base traditionnelle
et 5 cm (2") sur base avec recouvrement

SANS POUSSIÈRE • SANS VOILE • SANS SOUFFLEUR • UN SEUL ARROSAGE
RÉSISTANT À LA PLUIE APRÈS 15 MINUTES

DESCRIPTION

IDÉAL POUR

CARACTÉRISTIQUES

AIDE À PRÉVENIR

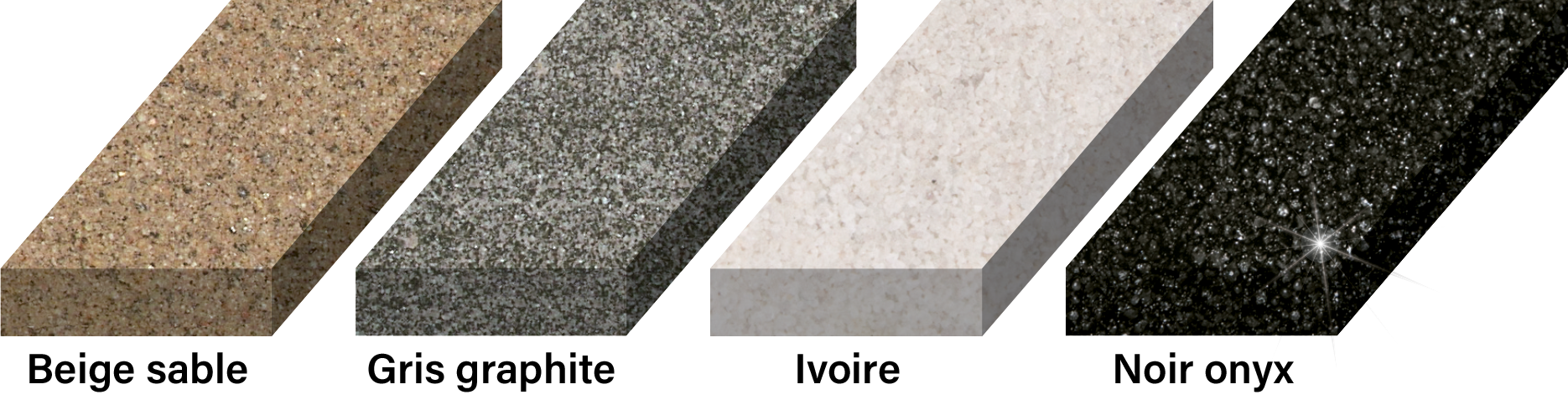

SÉLECTEUR DE COULEUR

ENTRETIEN

SUPERFICIE COUVERTE

EMBALLAGE

DESCRIPTION

IDÉAL POUR

CARACTÉRISTIQUES

AIDE À PRÉVENIR

SÉLECTEUR DE COULEUR

ENTRETIEN

SUPERFICIE COUVERTE

La quantité requise dépend de la forme et de la taille des pavés de béton ainsi que de la largeur des joints.

Par sac de 22,7 kg (50 lb) Pavé de 6 cm (2-3/8”) de hauteur	Joints étroits 3-9 mm (1/8” à 3/8”)	Joints larges 19-32 mm (3/4” à 1-1/4”)
Beige sable, gris graphite & ivoire	6 – 7,4 m² (65 – 85 pi²)	2 – 3,9 m² (22 – 42 pi²)
Noir onyx	5,5 – 6,5 m² (58 – 76 pi²)	1,8 – 3,5 m² (20 – 38 pi²)

CALCULATRICE DE SABLE

EMBALLAGE

Produit	Format	Unité par palette
FLEXLOCK ULTRA G2 – Beige sable	22,7 kg (50 lb)	56
FLEXLOCK ULTRA G2 – Gris graphite	22,7 kg (50 lb)	56
FLEXLOCK ULTRA G2 – Ivoire	22,7 kg (50 lb)	56
FLEXLOCK ULTRA G2 – Noir onyx	22,7 kg (50 lb)	56

NOTES IMPORTANTES POUR L’INSTALLATION

Avant la pose du FLEXLOCK ULTRA G2, consultez la fiche technique (FT) la plus récente du produit, accessible depuis le site Flex-lock.com.
L’installation des pavés et des dalles sur base traditionnelle, doit se faire conformément à la fiche technique ICPI Tech Spec #2 (Offerte en anglais seulement) base traditionnelle (www.icpi.org), avant l’ajout du FLEXLOCK ULTRA G2. Pour une surface avec recouvrement, l’ICPI recommande des trous de drainage de 5 cm (2″) de diamètre espacé d’environ 3 m (10′) de distance et en débutant à la partie la plus basse de l’élévation. Les orifices doivent être remplis de pierre 3/8″ (9 mm) et recouverts d’une pièce de Gator Fabric GF4.4 de 30 cm x 30 cm (1′ x 1′). Les orifices percés devraient permettre à toute eau entrant dans la couche inférieure de s’écouler librement.
Les côtés et le dessus des pavés doivent être totalement secs. Ne pas épandre le FLEXLOCK ULTRA G2 si la surface des pavés est humide ou mouillée, autrement le FLEXLOCK ULTRA G2 s’activera prématurément et les polymères colleront à la surface des pavés.
N’appliquez pas le FLEXLOCK ULTRA G2 si les joints de pavés sont humides ou mouillés. Sinon, les joints ne se rempliront pas correctement et la densité à l’intérieur de ces derniers ne sera pas suffisante pour garantir le bon rendement du produit.
La température doit être supérieure à 0°C et le temps doit être sec et aucune pluie pendant au moins 15 minutes après l’activation par l’eau du FLEXLOCK ULTRA G2 pour une application avec base traditionnelle et au moins 24 heures pour une application avec recouvrement.
Pour toutes les surfaces pavées, en particulier autour d’une piscine creusée, il doit y avoir une dénivellation de 3 mm (1/8″) par longueur de 30 cm linéaires (1′ linéaire) à partir de la piscine ou toute structure afin d’assurer un rendement optimal du FLEXLOCK ULTRA G2.
Dans le cas des unités de couronnement du pourtour de la piscine, il est nécessaire que les joints soient fait de mortier. En ce qui concerne l’installation des autres pavés autour de la piscine, vous pouvez utiliser le FLEXLOCK ULTRA G2.
N’épandez pas de FLEXLOCK ULTRA G2 sur de l’asphalte.
Le niveau du FLEXLOCK ULTRA G2 doit être au moins 3 mm (1/8″) sous la surface supérieure des pavés ou 3 mm (1/8″) plus bas que le chanfrein afin d’éviter l’érosion du FLEXLOCK ULTRA G2. Les joints de FLEXLOCK ULTRA G2 remplis et durcis ne doivent jamais être en contact direct avec la circulation piétonne ou les pneus.
Pour les surfaces de pavés texturés ou préfinis, nous recommandons de retirer tout le sable des surfaces avant de passer la plaque vibrante ou à rouleaux

À noter :

Tous les pavés doivent être imbriqués dans les applications véhiculaire ou pédestre. Si les pavés sont installés en forme d’éventail, ceux-ci ne sont pas considérés comme étant imbriqués. On peut appliquer le FLEXLOCK ULTRA G2 lorsque les pavés sont installés directement sur un agrégat à granulométrie ouverte qui se « bloque », ce qui signifie que le sable polymérique ne se déplacera pas vers les cavités. N’appliquez pas de FLEXLOCK ULTRA G2 lorsque les pavés sont installés directement sur des agrégats comportant de grandes cavités.

CES COUPES TRANSVERSALES REPRÉSENTENT LA HAUTEUR DU SABLE POLYMÉRIQUE PRÉSENT DANS LES JOINTS

Largeur maximale des joints pour base avec recouvrement: 5 cm (2″)
Largeur maximale des joints pour base traditionnelle: 10 cm (4″)

EXIGENCES DU SABLE POLYMÉRIQUE

Largeur minimale des joints: 3 mm (1/8”)
Largeur maximale des joints: 10 cm (4”)
Largeur maximale des joints avec base de recouvrement: 5 cm (2”)
Profondeur minimale des joints: 38 mm (1 1/2”)

PRÉPARATION REQUISE DES SOUS-COUCHES

Le FLEXLOCK ULTRA G2 est recommandé pour une variété d’utilisations, notamment autour des piscines ainsi que pour les terrasses, les trottoirs, les patios, les entrées, les emplacements de stationnement et les chaussées. Les pavés de béton doivent être installés sur un système à base traditionnelle ou avec recouvrement. (Voir les diagrammes ci-dessous).

1 • Système avec fondation traditionnelle:

Une pente minimale de 2% pour permettre l’évacuation de l’eau.
Le sable FLEXLOCK ULTRA G2 doit être au moins 3 mm (1/8’’) sous la surface supérieure des pavés ou 3 mm (1/8’’) plus bas que le chanfrein
La largeur maximale des joints sera de 10 cm (4’’), la largeur minimale des joints sera de 3 mm (1/8’’)
La profondeur minimale des joints sera de 38 mm (1-1/2″).
Le lit de sable aura un maximum de 25 mm (1″).
Une couche de pierre concassée compactée de 0-20 mm (0-3/4″) sur 15 cm (6″) d’épaisseur.
Pour une application véhiculaire les pavés devront s’interloquer.

Le sable C-33 ou la pierre ASTM No. 9 peuvent être utilisé comme lit de pose sous les pavés

2 • Application avec fondation Gator Base:

Une pente minimale de 2% pour permettre l’évacuation de l’eau.
Le sable FLEXLOCK ULTRA G2 doit être au moins 3 mm (1/8’’) sous la surface supérieure des pavés ou 3 mm (1/8’’)
plus bas que le chanfrein.
La largeur maximale des joints sera de 10 cm (4″), la largeur minimale des joints sera de 3 mm (1/8″)
La profondeur minimale des joints sera de 38 mm (1-1/2″).
La Gator Base sera installée sur un sable compacté ou de pierre (ASTM No. 9) avec un maximum de 25 mm (1″)
L’ajout d’un lit de pose de sable C-33 ou de pierre ASTM No.9 d’un maximum de 25 mm (1″) est aussi une méthode accepté pour les pavés ou les pierres de hauteur variable
Pour application pédestre seulement

Le sable C-33 ou la pierre ASTM No. 9 peuvent être utilisé comme lit de pose sous les pavés

3 • Application de fondation avec recouvrement:

Une pente minimale de 2% pour permettre l’évacuation de l’eau.
Le sable FLEXLOCK ULTRA G2 doit être au moins 3 mm (1/8″) sous la surface supérieure des pavés ou 3 mm (1/8″) plus bas que le chanfrein
La largeur maximale des joints sera de 5 cm (2″), la largeur minimale des joints sera de 3 mm (1/8″).
La profondeur minimale des joints sera de 38 mm (1-1/2″).
Le lit de sable aura un maximum de 25 mm (1″).
Une fondation structurale de béton de 10 cm (4″) avec des orifices de drainage de 5 cm (2″) à tous les 3 m (10’) rempli de pierre nette 3/8″ (9 mm) et recouvert d’une membrane géotextile permettant l’évacuation de l’eau.
Pour une application véhiculaire les pavés devront s’interloquer.

Note:

Enlevez tous les morceaux de béton lâches et fragiles
Recouvrez la surface de géotextile Gator Fabric GF4.4, puis ajoutez de la pierre concassée et compacter le tout

Le sable C-33 ou la pierre ASTM No. 9 peuvent être utilisé comme lit de pose sous les pavés

4 • Application de fondation avec recouvrement:

Une pente minimale de 2% pour permettre l’évacuation de l’eau
Le sable FLEXLOCK ULTRA G2 doit être au moins 3 mm (1/8″) sous la surface supérieure des pavés ou 3 mm (1/8″) plus bas que le chanfrein
La largeur maximale des joints sera de 5 cm (2″), la largeur minimale des joints sera de 3 mm (1/8″)
La profondeur minimale des joints sera de 38 mm (1-1/2″)
Le lit de sable aura un maximum de 25 mm (1″)
Une couche de pierre concassée compactée de 0-20 mm (0-3/4″) sur 5 cm (2″) d’épaisseur
Une fondation structurale de béton de 10 cm (4”) avec des orifices de drainage de 5 cm (2″) à tous les 3 m (10’) rempli de pierre nette 3/8″ (9 mm) et recouvert d’une membrane géotextile permettant l’évacuation de l’eau
Pour une application véhiculaire les pavés devront s’interloquer

Note:

Enlevez tous les morceaux de béton lâches et fragiles
Recouvrez la surface de géotextile Gator Fabric GF4.4, puis ajoutez de la pierre concassée et compacter le tout

Le sable C-33 ou la pierre ASTM No. 9 peuvent être utilisé comme lit de pose sous les pavés

Les 4 étapes les plus propres, les plus rapides et les plus faciles d'installation de l'industrie

Épandez le sable polymérique intelligent G2

Balayez et compactez le sable polymérique intelligent G2

Balayez l’excédent de sable polymérique intelligent G2

Activez le sable polymérique intelligent G2 avec de l’eau

Épandez le sable polymérique intelligent G2

Balayez et compactez le sable polymérique intelligent G2

Balayez l’excédent de sable polymérique intelligent G2

Activez le sable polymérique intelligent G2 avec de l’eau

INSTRUCTIONS D’INSTALLATION

(Nouvelle surface pavée)

ÉTAPE 1

Épandez le FLEXLOCK ULTRA G2 à l’aide d’un balai à poils durs. Assurez-vous que les joints sont entièrement remplis de FLEXLOCK ULTRA G2. Aucune autre matière ne doit se trouver dans les joints. Laissez une couche de FLEXLOCK ULTRA G2 sur la surface afin d’obtenir de meilleurs résultats de compaction et de consolidation des joints du FLEXLOCK ULTRA G2. Pour les surfaces de pavés texturés ou préfinis, nous recommandons de retirer tout le sable des surfaces avant de passer la plaque vibrante ou à rouleaux.

Polymeric Sand Installation Step 1

ÉTAPE 2

Au moyen d’une plaque vibrante, faites glisser le FLEXLOCK ULTRA G2 dans les joints de pavés. Il est recommandé d’utiliser un coussinet en caoutchouc. Un compacteur à rouleaux est préférable dans le cas de dalles. Le niveau du FLEXLOCK ULTRA G2 doit être au moins 3 mm (1/8″) sous la surface supérieure des pavés ou 3 mm (1/8″) plus bas que le chanfrein. Il est recommandé de compacter en alternant les directions afin de prévenir les bulles d’air ou les vides dans les joints. Répétez les étapes 1 et 2 pour vous assurer que les joints sont bien remplis et compactés. Le remplissage des joints étroits demande plus de minutie.

Polymeric Sand Installation Step 2

ÉTAPE 3

Balayez l’excédent de FLEXLOCK ULTRA G2 de la surface pavée, d’abord avec un balai à crins durs, puis avec un balai à crins souples. Vérifiez que le FLEXLOCK ULTRA G2 est au moins 3 mm (1/8″) sous la surface supérieure des pavés ou 3 mm (1/8″) plus bas que le chanfrein.

Polymeric Sand Installation Step 3

LA MÉTHODE 30-30 G2 DE L’ACTIVATION PAR L’EAU

Utilisez un arrosoir en position « effet de pluie » (shower) connecté à un boyau.
Débutez l’arrosage au point le plus bas de la surface pavée.
Assurez-vous que la surface ne s’assèche pas durant la phase d’arrosage.
S’assurer que le FLEXLOCK ULTRA G2 ne se délave pas des joints.
Arrosez pour un minimum de 30 secondes une surface de 3 m² (30 pi²) ou jusqu’à ce que l’eau perle et s’accumule dans les joints.

ÉTAPE 4

Arrosez pour un minimum de 30 secondes une surface de 3 m² (30 pi²) ou jusqu’à ce que l’eau perle et s’accumule dans les joints.

Polymeric Sand Installation Step 4

INSTRUCTIONS D’INSTALLATION

(Pour une surface de pavé existante)

Retirer complètement le matériau de jointoiement existant. Il faut cependant porter une attention spéciale à ne pas déplacer le lit de pose de sable sous les pavés. Les pavés doivent être totalement secs avant l’installation. Installer un minimum de 38 mm (1 1/2”) de FLEXLOCK ULTRA G2 de profondeur dans les joints. Le niveau du FLEXLOCK ULTRA G2 doit être au moins 3 mm (1/8″) sous la surface supérieure des pavés ou 3 mm (1/8″) plus bas que le chanfrein afin d’éviter l’érosion du FLEXLOCK ULTRA G2. Les joints de sable polymériques remplis et durcis ne doivent jamais être en contact direct avec la circulation piétonne ou les pneus. Suivez les étapes 1 à 4 d’instructions de mise en place du FLEXLOCK ULTRA G2 pour nouvelle surface pavée.

SANS VOILE • SANS POUSSIÈRE • SANS SOUFFLEUR • UN SEUL ARROSAGE
PRISE RAPIDE EN 15 MINUTES

GARANTIE LIMITÉE DE 15 ANS

Sachez que cette garantie limitée est valide uniquement dans le cas d’un usage résidentiel du produit (propriétaires ou entrepreneurs qui utilisent le produit à un bâtiment résidentiel unifamilial ou à logements multiples). Le fabricant ne peut pas garantir le résultat obtenu puisqu’il n’a aucun contrôle sur la préparation de la surface ou de la surface inférieure, ou sur la mise en place du produit (installation adéquate des pavés ou des dalles pour garantir la stabilité de l’ouvrage à long terme, y compris la base granulaire composée de 15 cm (6″) minimum de pierre concassée certifiée 0-20 mm (0-3/4″), 25 mm (1″) le sable de lit de pose et la bonne installation des bordures, conformément à la méthode susmentionnée de mise en place du produit). La garantie demeure valide lorsque le produit est utilisé en présence de panneaux Gator Base. Cependant, s’il est démontré, à l’intérieur d’un délai de 15 ans suivant l’achat, que ce produit est défectueux, et à la condition que le produit ait été mis en place conformément au mode d’emploi et aux instructions de préparation de la surface et de la surface inférieure mentionnés ci-dessus, le fabricant convient de rembourser le prix de l’achat. La preuve d’achat sera exigée pour toute réclamation.

EXONÉRATION DE RESPONSABILITÉ

LES PARTIES CONVIENNENT QUE LA SEULE OBLIGATION DU FABRICANT EST DE REMBOURSER LE PRIX DE L’ACHAT. EN AUCUN CAS LE FABRICANT NE PEUT ÊTRE TENU RESPONSABLE DE TOUT AUTRE DOMMAGE OU COÛT, DIRECT OU INDIRECT (Y COMPRIS QUANT AU RETRAIT OU À LA RÉINSTALLATION DU SABLE OU DES PAVÉS). DANS LA MESURE PERMISE PAR LA LOI, LE FABRICANT EXCLUT TOUTE GARANTIE IMPLICITE DE QUALITÉ OU QUE LE PRODUIT EST DU CARACTÈRE MARCHAND OU QU’IL CONVIENT À SA FIN. ALLIANCE DESIGNER PRODUCTS INC. se dégage de toute responsabilité concernant la présence de mousse, de moisissure ou d’autres matières semblables sur le produit après sa mise en place. La présence de mousse ou moisissure est la résultante de certaines conditions, notamment l’humidité excessive, l’ombre, l’absence de ventilation, un nettoyage ou un entretien inadéquat et des résidus de terre ou d’autres débris organiques sur le produit après la mise en place. ALLIANCE DESIGNER PRODUCTS INC. se dégage de toute responsabilité concernant l’utilisation du FLEXLOCK ULTRA G2 avec des pavés d’argile ou la mise en place non conforme aux spécifications du fabricant et à la fiche technique ICPI Tech Spec 2.

GARANTIE LIMITÉE DE 1 AN (COMMERCIAL)

Veuillez prendre note que les modalités susmentionnées demeurent valides lorsque le produit est utilisé à d’autres fins (mixtes, commerciales, institutionnelles ou autres), mais que la période de garantie est alors d’un an. ICPI Tech Spec #2 et #10.
